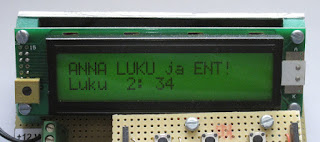

Ohjelma kysyy käynnityksen jälkeen ensimmäistä lukua ja kehoittaa painamaan ENTteriä. Kun tämä on tehty näytetään kehoitus toisen luvun antamiseen. Toisen ENTterin jälkeen ohjelma laskee neljä laskutehtävää (summa, erotus, tulo ja osamäärä) ja näytön alarivin hallinta siirtyy ylös- ja alas-painikkeille. Näillä voidaan siirtyä edestakaisin noiden tulosten katselussa. Tästä tilasta paistutaan painamalla MENU-painiketta, jolloin ohjelma siirtyy kysymään ensimmäistä numeroa uudestaan. Suositeltavaa on käyttää lukualuetta välillä 1 .. 99, sillä ohjelma on ajateltu tällaista suoritusta varten. Rajoituksia ja tarkastuksia ei ohjelmassa ole, mutta kahden suuren luvun kertominen (tulo > 2exp15 = 32768) antaa tulokseksi negatiivisen luvun, koska käytetyt muuttujat ovat int-tyyppiä.

Tässä sovelluksessa sarjaluenta kehittyy hiukan pidemmälle. Sitä sovelletaan nelilaskimena. Hyviä laskimia voi ostaa edullisesti, joten jos nelilaskin olisi päämäärä, ei siinä olisi juuri järkeä. Tavoite onkin synnyttää luotettava luenta ja huolimatta pitkästä painamisesta (siis millisekuntiskaalassa), siihen reagoidaan ainoataan yhden ohjelmakierroksen ajan. Jos tätä toteutusta hiukan muuttamalla haluaisi käyttää johonkin ”järkevään”, voisi sen tehdä tulostamaan sattumanvaraisesti sekä oikeita sanoja että epäsanoja. Käyttäjä painaisi heti tulkinnan jälkeen kummasta on kyse. Aivoilta menee nimittäin kauemmin epäsanan kuin tutun sanan tulkitsemiseen. Myöhemmin voisi tulostaa aikaerot. Kyse on samasta ilmiöstä kun PUNAINEN kirjoitetaan vihreällä värillä ja sana pitäisi lukea ääneen, aiheuttaa se hiukan hankaluutta.


Näppäimistön painikejärjestys.

Aluksi ajattelin tehdä kytkinvärähtelyn eliminoimisen huolella, mutta satojen painamisten yhteydessä ei syntynyt ainuttakaan virhetulkintaa, joten jätin sen pois kasvattamasta ohjelmaa. Se voitaisiin tehdä seuraaavasti: Kun ohjelma havaitsee painalluksen, tehdään uusi luenta vaikkapa viiden (5) millisekunnin kulutta, ja verrataan näin saatua kahta taulukkoa toisiinsa. Jos ne ovat yhteneväiset, hyväksytään tulkinta. Jos eivät, toistetaan uusi luenta, kunnes ne ovat samat.

Toinen tavoite oli laajentaa kaksirivisen näytön mahdollisuuksia lisäämällä MENU-ominaisuus. Listaa voi selata ylös- ja alaspainikkeilla. Sivuttaisnuolet eivät ole käytössä tässä ohjelmassa.

Ohjelma on hyvin aliohjelmapainotteinen. Pääohjelma ei käsitä juurikaan muuuta kuin aliohjelmakutsuja. Ensimmäisenä tunnistetaan, että jotain on painettu (Int_Nappain > 0). Sen jälkeen suljetaan uusi tunnistaminen (= painaminen jatkuu). Sitten ohjelma katsoo, onko kyse numerosta (Näppäin välillä 1 .. 10). Seuraaavaksi tunnistetaan muut painikkeet ja sijoitetaan niihin koodi. Tämän ryhmän viimeisenä suljetaan uusi luenta (Bol_NappVapa = false), jolloin uusi luenta estyy. Suraavaksi jäädään odottamaan painikkeiden vapautusta (ja eston vapauttamista). Pääohjelman lopuksi suoritetaan halutut aliohjelmaketjut (aliohjelma kutsuu toista aliohjelmaa).

Aliohjelmat ovat tällä sivulla kokonaisina, sillä niitä on siten helpompi kopioida ja muokatta kuin etsiskellä eri paikoista. LCD-aliohjeman parametreihin EN ole lisännyt liukulukua, vaan osamäärän tulostus näytölle tapahtuu suoraan Fun_Laskenta-aliohjelman askeleesta kahdeksan (8). Saman aliohjelman askel neljä (4) voi halutessa tulostaa laskutoimitukset ohjelmointityökalun ruudulle testejä varten. Painikkeiden tunnistamista varten on oma aliohjelma (Fun_NappTulkki(int askel){). Sitä kutsutaan pääohjelmasta siten, että kutsuparametri ohjaa painiketta vastaavaan sekvenssin askeleeseen. Numerot (0 .. 9) käsitellään askeleessa 1 ja muille painikkeille on omat askeleensa. Aliohjelmien toimintaketjut lopetetaan syöttämällä sekvenssin valinta-arvoksi nolla (0).

OHJELMA 38

/*************************

* Ohjelma 38

* 23.02.2017

* Tosi lyhyt matikka

*************************/

// MÄÄRITTELYT:

// LCD-näyttö

#include <LiquidCrystal.h>

LiquidCrystal lcd(3, 2, 7,6,5,4);

// Muut määrittelyt

const int Con_Pit = 16; // Datataulukon pituus

int Int_Nappain = 0;

int Int_Numero = 0;

boolean Bol_NappPain = false;

boolean Bol_NappVapa = true;

int Int_LaskVaihe = 1; //Laskentatapahtuman vaihe

int Seq_Laskenta = 0;

int Seq_NappOhjaus = 0; // Näppäinten ohjaussekvenssi

int Int_NappOhjaus = 0; // Näppäimen numero

int Int_Luku1 = 0;

int Int_Luku2 = 0;

int Int_Summa = 0;

int Int_Erotus = 0;

int Int_Tulo = 0;

float Flo_Osamaara = 0.0;

float L1 = 0.0; float L2 = 0.0;

// ALIOHJELMAT

// Funktio Parallel IN serial OUT (Rinnan sisään, sarjassa ulos)

// SarjaIN_Ali_v3.No2Hel17

int Fun_LueRsSu(int PL, int CP, int Data, int Pituus){

int NappainNumero = 0;

int i = 0;

boolean Taulukko[Pituus];

boolean Bitti = false;

pinMode(PL, OUTPUT); // Rinnan -> sarja siirto, pinnin numero

pinMode(CP, OUTPUT); // Kellotus, pinnin numero

pinMode(Data, INPUT);// Dataluennan pinnin numero

// Rinnakkaisdatan siirto

digitalWrite(PL, LOW);

digitalWrite(PL, HIGH);

for( i = 0; i < Pituus; i++){ // Sarjadatan talletus

Taulukko[i] = digitalRead(Data);

digitalWrite(CP, HIGH);

digitalWrite(CP, LOW);

}// sarjaluennan loppu

for( i = 0; i < Pituus; i++){ // Onko taulukossa 1-bitti

if(Taulukko[i] == true){

NappainNumero = Pituus - i; // "bittien kääntö"

}// if oli 1-bitti loppu

}// Näppäin numeron tulkinta 0 == 1

return NappainNumero;

}// Funtion loppu

// Lukujen käsittelyfunktio

void Fun_Laskenta(int askel, int painike){

Seq_Laskenta = askel;

switch (Seq_Laskenta) {

case 1:

Int_Luku1 = Int_Luku1 * 10 + painike - 1;

if(Int_Luku1 < 10){

Fun_LCD(11,1,10,Int_Luku1);

}else{

Fun_LCD(11,1,9,Int_Luku1);

} // if Luvun pituusvalinnan loppu

Seq_Laskenta = 0;

break;

case 2:

Int_Luku2 = Int_Luku2 * 10 + painike - 1;

if(Int_Luku2 < 10){

Fun_LCD(11,1,10,Int_Luku2);

}else{

Fun_LCD(11,1,9,Int_Luku2);

} // if Luvun pituusvalinnan loppu

Seq_Laskenta = 0;

break;

case 3:

Int_Summa = Int_Luku1 + Int_Luku2;

Int_Erotus = Int_Luku1 - Int_Luku2;

Int_Tulo = Int_Luku1 * Int_Luku2;

L1 = Int_Luku1; L2 = Int_Luku2;

Flo_Osamaara = L1 / L2;

lcd.clear();

Seq_Laskenta = 0;

break;

case 4: // Tämä askel on vain testiä varten, ei suorituksessa

Serial.print("Summa =: "); Serial.println(Int_Summa);

Serial.print("Erotus =: "); Serial.println(Int_Erotus);

Serial.print("Tulo =: "); Serial.println(Int_Tulo);

Serial.print("Osamaara =: "); Serial.println(Flo_Osamaara);

Seq_Laskenta = 0;

break;

case 5: // Summa näyttöön

Fun_LCD(4,0,0,0);

Fun_LCD(11,0,8,Int_Luku1);

Fun_LCD(5,0,11,0);

Fun_LCD(11,0,14,Int_Luku2);

Fun_LCD(6,1,0,0);

Fun_LCD(11,1,10,Int_Summa);

Seq_Laskenta = 0;

break;

case 6: // Erotus näyttöön

Fun_LCD(23,1,0,0);

Fun_LCD(7,1,0,0);

Fun_LCD(11,1,11,Int_Erotus);

Seq_Laskenta = 0;

break;

case 7: // Tulo näyttöön

Fun_LCD(23,1,0,0);

Fun_LCD(8,1,0,0);

Fun_LCD(11,1,11,Int_Tulo);

Seq_Laskenta = 0;

break;

case 8: // Osamäärä näyttöön

Fun_LCD(23,1,0,0);

Fun_LCD(9,1,0,0);

lcd.setCursor(15, 1);

lcd.print(Flo_Osamaara);

Seq_Laskenta = 0;

break;

}// sekvenssin loppu

}// Laskentafunktion loppu

// Nappain_Ali_v1.No2Hel17

void Fun_NappTulkki(int askel){

Seq_NappOhjaus = askel;

switch (Seq_NappOhjaus) {

case 1: // Numerot 0 .. 9

Fun_Laskenta(Int_LaskVaihe, Int_Numero);

Seq_NappOhjaus = 0;

break;

case 2: // ENTER no: 10

if(Int_LaskVaihe == 1){Fun_LCD(2,1,0,0);}

Fun_LCD(22,1,9,0); // Luvun syöttöpaikan tyhjennys

Int_LaskVaihe++;

if(Int_LaskVaihe == 3){

Fun_Laskenta(3, 0);

Fun_Laskenta(5, 0);

Int_LaskVaihe = 5;

} // if Numeroiden sijoitus näyttöön

Seq_NappOhjaus = 0;

break;

case 3: // Nuoli oikealle no: 11 (ei nyt käytössä)

Seq_NappOhjaus = 0;

break;

case 4: // Nuoli ylös no: 12 (paluu tulostusmenussa)

Fun_LCD(23,1,0,0);

Int_LaskVaihe--;

if(Int_LaskVaihe < 5){Int_LaskVaihe = 5;} // Rajoitus

if(Int_LaskVaihe >= 5){Fun_Laskenta(Int_LaskVaihe, 0);}

Seq_NappOhjaus = 0;

break;

case 5: // Nuoli vasemmalle no: 13 (ei nyt käytössä)

Seq_NappOhjaus = 0;

break;

case 6: // Nuoli alas no: 14 (eteenpäin tulostusmenussa)

Fun_LCD(23,1,0,0);

Int_LaskVaihe++;

if(Int_LaskVaihe > 8){Int_LaskVaihe = 8;}

if(Int_LaskVaihe < 9){Fun_Laskenta(Int_LaskVaihe, 0);}

Seq_NappOhjaus = 0;

break;

case 7: // MENU, keskipainike, no: 15 (paluu alkuun)

Int_LaskVaihe = 1;

Int_Luku1 = 0;

Int_Luku2 = 0;

Fun_LCD(3,0,0,0);

Fun_LCD(23,1,0,0);

Fun_LCD(1,1,0,0);

Seq_NappOhjaus = 0;

break;

}// Näppäinohjaus loppu

}// Näppäimenkäsittelyfunktion loppu

// LCD aliohjelman määrittelyt

void Fun_LCD(int start, int rivi, int paikka, int data){

// Näytön valintasekvenssi

int Seq_LCD = start;

switch (Seq_LCD){

case 1:

lcd.setCursor(paikka, rivi);

lcd.print("Luku 1:");

Seq_LCD = 0;

break;

case 2:

lcd.setCursor(paikka, rivi);

lcd.print("Luku 2:");

Seq_LCD = 0;

break;

case 3:

lcd.setCursor(paikka, rivi);

lcd.print("ANNA LUKU ja ENT!");

Seq_LCD = 0;

break;

case 4:

lcd.setCursor(paikka, rivi);

lcd.print("LUKUJEN");

Seq_LCD = 0;

break;

case 5:

lcd.setCursor(paikka, rivi);

lcd.print("ja");

Seq_LCD = 0;

break;

case 6:

lcd.setCursor(paikka, rivi);

lcd.print("SUMMA ON:");

Seq_LCD = 0;

break;

case 7:

lcd.setCursor(paikka, rivi);

lcd.print("EROTUS ON:");

Seq_LCD = 0;

break;

case 8:

lcd.setCursor(paikka, rivi);

lcd.print("TULO ON:");

Seq_LCD = 0;

break;

case 9:

lcd.setCursor(paikka, rivi);

lcd.print("OSAMAARA ON:");

Seq_LCD = 0;

break;

case 11: // Lukujen tulostus(paitsi liukuluku)

lcd.setCursor(paikka, rivi);

lcd.print(data);

Seq_LCD = 0;

break;

case 21:

lcd.setCursor(paikka, rivi);

lcd.print(" ");

Seq_LCD = 0;

break;

case 22:

lcd.setCursor(paikka, rivi);

lcd.print(" ");

Seq_LCD = 0;

break;

case 23:

lcd.setCursor(paikka, rivi);

lcd.print(" ");

Seq_LCD = 0;

break;

case 24: // Koko näytön tyhjennys

lcd.clear();

Seq_LCD = 0;

break;

}// Valintasekvenssin loppu

}// Funktion LCD loppu

// ASETUKSET:

void setup(){

Serial.begin(9600);

lcd.begin(20,2);

lcd.clear();

// Yläteksti näyttöön, suoritetaan kerran

Fun_LCD(3,0,0,0);

Fun_LCD(1,1,0,0);

}// Asetuksen loppu

// PÄÄLOOPPI

void loop(){

Int_Nappain = Fun_LueRsSu(8, 9, 10, Con_Pit); // luetaan näppäimistö

if(Int_Nappain > 0){Bol_NappPain = true;} // tunnistetaan painaminen

if(Bol_NappPain == true && Bol_NappVapa == true){ // suoritetaan

if(Int_Nappain > 0 && Int_Nappain < 11){

Int_NappOhjaus = 1;

Int_Numero = Int_Nappain;

}// Numerot loppu

if(Int_Nappain == 11){Int_NappOhjaus = 2; }

if(Int_Nappain == 12){Int_NappOhjaus = 3; }

if(Int_Nappain == 13){Int_NappOhjaus = 4; }

if(Int_Nappain == 14){Int_NappOhjaus = 5; }

if(Int_Nappain == 15){Int_NappOhjaus = 6; }

if(Int_Nappain == 16){Int_NappOhjaus = 7; }

Fun_NappTulkki(Int_NappOhjaus);

Bol_NappVapa = false;

}// Näppäinten hallinta loppu

if(Int_Nappain == 0){ // == ei mitään painettu

Bol_NappPain = false;

Bol_NappVapa = true;

}// if vapautuksen loppu

if(Seq_Laskenta == 3){ // Suoritetaan nelilaskenta

Int_LaskVaihe = 5;

Fun_Laskenta(Int_LaskVaihe, 0);

} // Laskennan loppu

delay(1);

} // Pääohjelma LOPPU
